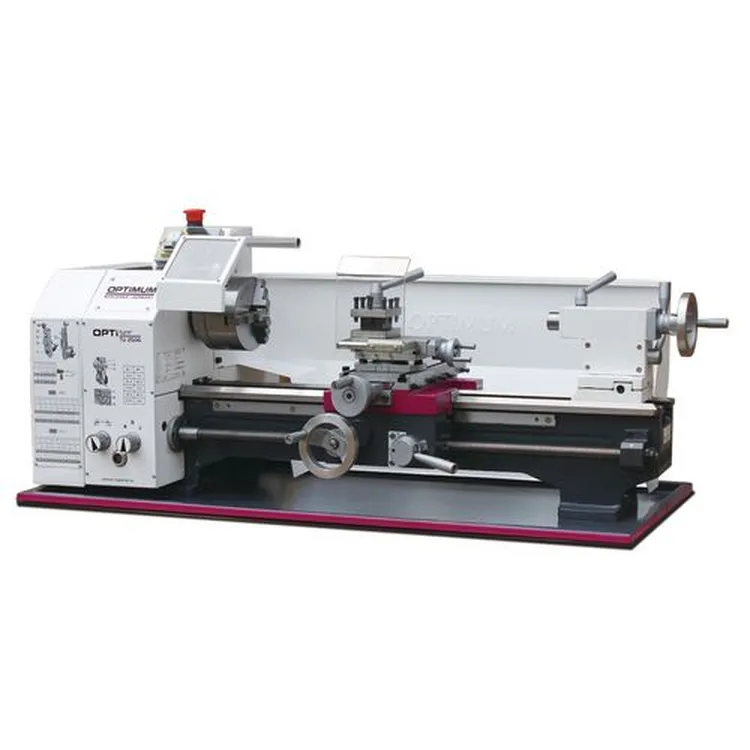

TORNO TU2506/400V OPTIMUM
2,070.00 € + IVA
2,546.10 € Incl. IVA
Modelo TU 2506
Artigo no. (400 V) 3425003
Dimensões (C x A x P) 1.250 x 475 x 585 mm
Peso líquido 125 kg
Diâmetro máx.torneavel acima do barramento 250 mm
Diâmetro torneavel acima do carro 170 mm
Largura do barramento 180 mm
Gama de velocidade 125 – 2.000 rpm
Potência do motor 750 W / 400 V
Furo do fuso 26 mm
Cone do contraponto CM 2
Curso eixo Z (entre pontos) 550 mm
Curso eixo X (carro longitudinal) 110 mm
Curso eixo Y / Zo (carro superior) 70 mm
Inclui:
– Bucha 125 mm 3 grampos aperto central Optimum
– Porta-ferramentas quadruplo 13 mm
– Ponto fixo CM 2 e CM4
– Conjunto de carretos de avanço
– Ferro quadrado HSS
- Descrição
Descrição
TORNO TU2506/400V OPTIMUM
Torno com avanço para utilizadores exigentes
TU 2506V com potente motor sem escovas para controlo variável da velocidade
– Retificado c/ precisão
– Motor potente e isento de manutenção
– Barramento prismático em fundição, temperada por indução e rectificada
– Guia de eixo Z temperado e polido
– Concentricidade garantida, melhor que 0.009 mm
– Avanço longitudinal/fuso principal automático
– Proteção contra limalhas no slide inferior
– Transmissão para alternar entre a função de roscar e tornear automática
– Suporte ferramentas quádruplo
– Todos os guias ajustáveis usando cunhas
– Concentricidade na bucha do torno 0,04 mm
– Rotação direita/esquerda
– Fuso principal temperado em rolamentos cônicos de precisão ajustáveis
– Rolamentos cônicos em qualidade P5
– Contra ponto ajustável ± 5 mm para esferas
– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,02 mm
– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação
– Volantes com escala fina ajustável 0,04 / 0,01 mm
– Rolamentos de impulso
– Botão paragem de emergência
– Bucha 3 Grampos incluída
– Conjunto de engrenagens substituíveis incluídas para roscar
– Totalmente equipado, permitindo que o usuário seja produtivo de imediato
TU 2506 V
– Potente motor sem escovas. Torque constante em toda a gama de velocidades e extremamente
silencioso
– Aço de alta precisão para velocidades superiores
– Velocidade facilmente ajustável via potenciómetro
– Visor digital de velocidade
Acessórios
Chassi de máquinas
Art.-Nr. 3440409
Apoio anti-vibratório-Base SE 1
(6 uni. necessárias)
Art.-Nr. 3381012
Apoio anti-vibratório SE 55
(6 uni. necessárias)
Art.-Nr. 3352981
Equipamento standard
> Bucha 3 Grampos Ø 125 mm, central
> Centro fixo CM 2 und CM 4
> Proteção
> Tabuleiro de limalhas
> Ferramentas de corte HSS
> Suporte ferramentas quádruplo
> Conjunto de engrenagens substituíveis
> Ferramenta operacional
| Dados técnicos | TU 2506 | |
| Art. no.(400 V) | 3425003 | |
| Especificações técnicas | ||
| Ligação eléctrica | 230 V / 1 Ph ~50 Hz | |
| 400 V / 3 Ph ~50 Hz | ||
| Motor | 750 W | |
| Fuso | ||
| Cone da árvore | CM 4 | |
| Cone árvore | Curto | |
| Fuso árvore | Ø 26 mm | |
| Altura suporte ferramentas quádruplo | max. 13 mm | |
| Área de trabalho | ||
| Altura do centro | 125 mm | |
| Distância entre os centros | 550 mm | |
| Ø Torneável sobre cava | 250 mm | |
| Largura cava | 135 mm | |
| Velocidade | ||
| Velocidade fuso | 125 – 2.000 min-1 | |
| Nº velocidades | 6 Velocidades | |
| Curso | ||
| Curso slide superior | 70 mm | |
| Curso slide cruzado | 110 mm | |
| Avanços e Passos | ||
| Avanço longitudinal na gama | 0,07 – 0,4 mm/Rev (6 Avanços) | |
| Avanço métrico | 0,2 – 4 mm/Rev (21 Passos) | |
| Avanço polegadas | 56 – 8 Gg/Polegadas (21 Passos) | |
| Contra ponto | ||
| Cone contra ponto | CM 2 | |
| Manga contra ponto- Diâmetro/Curso | 30 mm / 65 mm | |
| Dimensões | ||
| Dimensões C x L x A | 1.250 x 585 x 475 mm | |
| Peso | 125 kg | |
| Acessórios | Art Nr. |
| Luneta fixa Ø máx de passagem Ø 50 mm | 3441315 |
| Luneta móvel Ø máx de passagem Ø 34 mm | 3441310 |
| Porta-ferramentas troca rápida SWH 1-A | 3384301 |
| Montagem de fábrica SWH 1-A | 9000401 |
| Suporte ferramentas 20 x 90 Tipo D Quadrado | 3384302 |
| Suporte ferramentas 20 x 85 Tipo H Redondo | 3384321 |
| Conj. ferramentas torno 10 mm, 11-peças | 3441602 |
| Conj. ferramentas torno 12 mm, 11-peças | 3441603 |
| Conj. ferramentas torno 12 mm, 5-peças “Made in Germany“ | 3441212 |
| Jogo pinças ER 32, 3 – 20 mm | 3441122 |
| Kit porta pinças ER 25, cilíndrico | 3441305 |
| Kit porta pinças ER 32, curto | 3441306 |
| Acessórios | Art Nr. |
| Display digital de cotas DRO 5 inclui 3 sensores magnéticos | 3383975 |
| Fita magnética Comprimento
1.100 mm |
3383978 |
| Montagem de fábrica | 9000420 |
