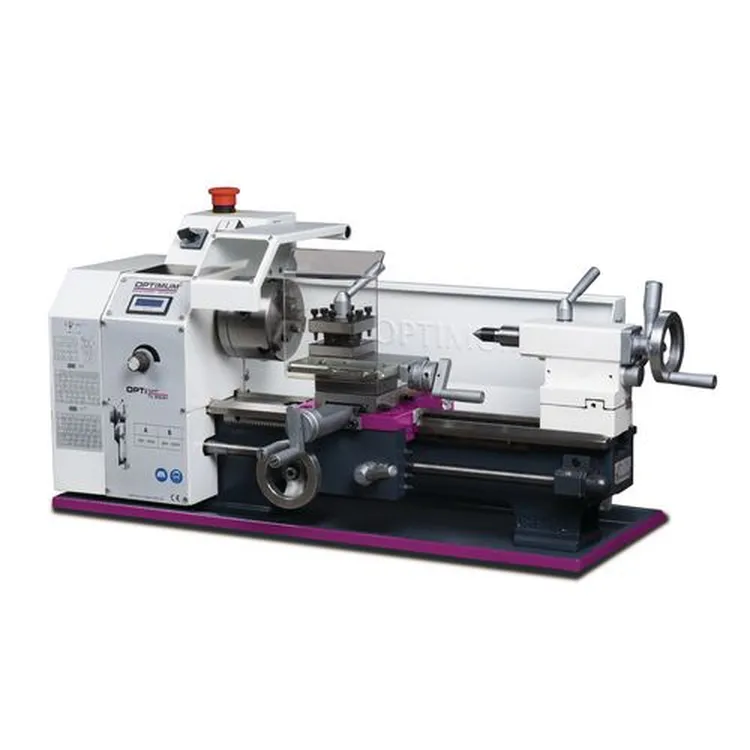

TORNO TU2004V/230V VARIO OPTIMUM
1,476.00 € + IVA
1,815.48 € Incl. IVA
- Ligação eléctrica: 230 V / 1 Ph ~50 Hz
- Motor: 600 W
- Fuso: CM 3, Ø 21 mm, Cone árvore cilíndrico Ø 72 mm, Furo da árvore Ø 20 mm
- Área de trabalho: Altura do centro 100 mm, Distância entre os centros 300 mm, Diâmetro torneável (max.) 200 mm*, Ø Torneável sobre slide cruzado 110 mm, Largura cava 100 mm
- Velocidade: Velocidade rotativa 150 – 2.500 min-1, Nº velocidades 2 Velocidades, Velocidade ajustável eletrôn.
- Curso: Curso slide superior 55 mm, Curso slide cruzado 75 mm
- Avanços e Passos: Avanço longitudinal na gama 0,1 / 0,2 mm/Rev (2 Avanços), Avanço métrico 0,25 – 3 mm/Rev (14 Passos), Avanço polegadas 44 – 8 Gg/Polegadas (12 Passos)
- Contra ponto: Cone contra ponto CM 2, Contra ponto – Curso 65 mm
- Dimensões: 830 x 425 x 360 mm
- Peso: 61 kg
- Descrição
Descrição
TORNO TU2004V/230V VARIO OPTIMUM
Torno com indicador digital de velocidade e velocidades infinitamente variáveis..
Ideal para modelismo
– Retificado c/ precisão
– Barramento prismático em fundição, temperada por indução e rectificada
– Guia de eixo Z temperado e polido
– Nariz da árvore reforçado (DIN 6350)
– Concentricidade garantida, melhor que 0.009 mm
– Avanço longitudinal/fuso principal automático
– Com carro superior, transversal e longitudinal
– Rotação direita/esquerda
– Fuso principal temperado em rolamentos cônicos de precisão ajustáveis
– Rolamentos cônicos em qualidade P5
– Concentricidade na bucha melhor que 0,04 mm
– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação
– Botão paragem de emergência
– Protecção da bucha
– Rolamentos de impulso
– Suporte ferramentas quádruplo, giratório
– Conjunto de engrenagens substituíveis para roscar
– Bucha 3 Grampos incluída
– Classe de filtro EMC C1
| Dados técnicos | TU 2004V |
| Art. no. | 3420310 |
| Especificações técnicas | |
| Ligação eléctrica | 230 V / 1 Ph ~50 Hz |
| Motor | 600 W |
| Fuso | |
| Cone da árvore | CM 3 |
| Furo árvore | Ø 21 mm |
| Cone árvore | cilíndrico Ø 72 mm |
| Furo da árvore | Ø 20 mm |
| Altura suporte ferramentas quádruplo | 12 mm |
| Área de trabalho | |
| Altura do centro | 100 mm |
| Distância entre os centros | 300 mm |
| Diâmetro torneável (max.) | 200 mm* |
| Ø Torneável sobre slide cruzado | 110 mm |
| Largura cava | 100 mm |
| Velocidade | |
| Velocidade rotativa | 150 – 2.500 min-1 |
| Nº velocidades | 2 Velocidades, Velocidade ajustável eletrôn. |
| Curso | |
| Curso slide superior | 55 mm |
| Curso slide cruzado | 75 mm |
| Avanços e Passos | |
| Avanço longitudinal na gama | 0,1 / 0,2 mm/Rev (2 Avanços) |
| Avanço métrico | 0,25 – 3 mm/Rev (14 Passos) |
| Avanço polegadas | 44 – 8 Gg/Polegadas (12 Passos) |
| Contra ponto | |
| Cone contra ponto | CM 2 |
| Contra ponto – Curso | 65 mm |
| Dimensões L x H x B | 830 x 425 x 360 mm |
| Peso | 61 kg |
| Equipamento standard |
| > Bucha 3 Grampos Ø 100 mm, central |
| > Centro fixo CM 2 und CM 3 |
| > Proteção |
| > Tabuleiro de limalhas |
| > Conjunto de engrenagens substituíveis |
| > Suporte ferramentas quádruplo |
| > Ferramenta operacional |
| Buchas | Art.-Nr. |
| Bucha 4 Grampos Ø 100 mm, central
(Prato p/bucha 3440312 necessário) |
3442810 |
| Bucha 4 Grampos Ø 100 mm, individual
(Prato p/bucha 3440312 necessário) |
3442872 |
| Prato p/bucha Ø 100 mm (3442810/3442872) | 3440312 |
| Prato rasgos de fixação Ø 170 mm | 3440295 |
| Acessórios | Art.-Nr. |
| Luneta móvel Ø 40 mm | 3440230 |
| Luneta fixa Ø 50 mm | 3440231 |
| Kit porta pinças ER 25 Ø 72 mm | 3440305 |
| Porta ferramentas SWH-AA | 3384311 |
| Montagem de fábrica SWH-AA | 9000401 |
| Suporte ferramentas 12 x 50 Tipo D Quadrado | 3384312 |
| Suporte ferramentas 12 x 50 Tipo H Redondo | 3384320 |
| Conj. ferramentas torno 10 mm, 11-peças | 3441602 |
| Conj. ferramentas torno 10 mm, 5-peças | 3441664 |
** O torno (conversor de freqüência) está em conformidade com a norma DIN EN 55011: Classe C1
