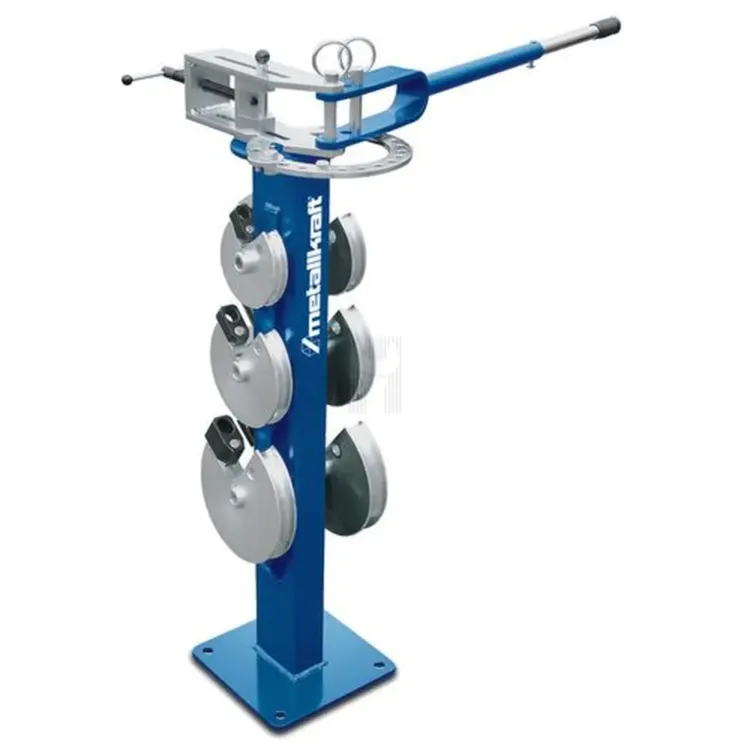

CURVADORA PARA TUBOS RB 30 METALLKRAFT

Descrição

CURVADORA PARA TUBOS RB 30 METALLKRAFT



RB 30 – Curvadora para tubos de parede fina em latão, cobre, aço e outros

• Dobra facilmente a frio sem deformar e sem recorrer a elementos de apoio
• Alavanca extensível para maior tracção
• Unidade pode ser montada numa prensa com placa de fixação opcional
• Mais matrizes disponíveis para dobrar até 20x20x2mm

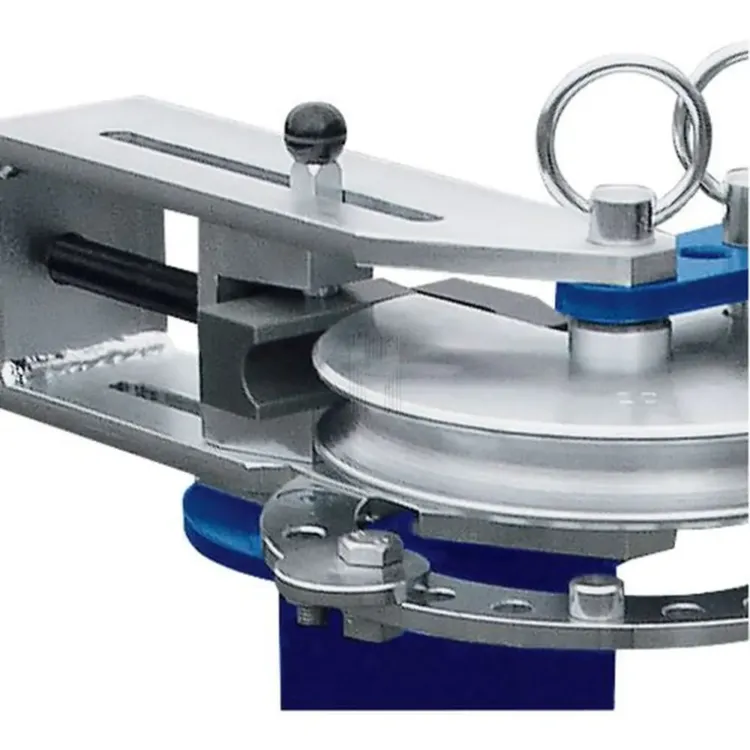

Um revestimento especial da contra matriz evita danos no Tubo

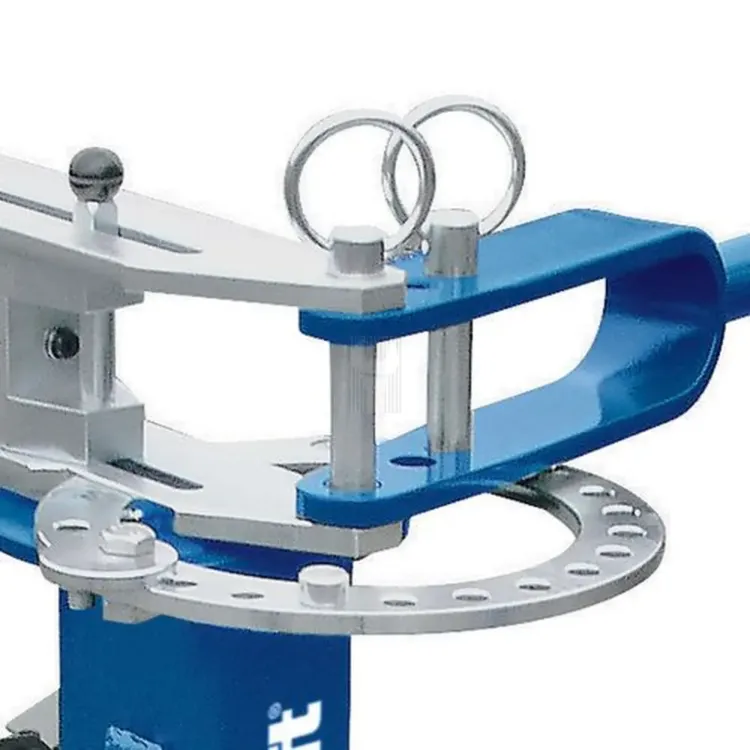

Parafuso de fixação

Batente para trabalhos repetitivos

Rolamento endurecido

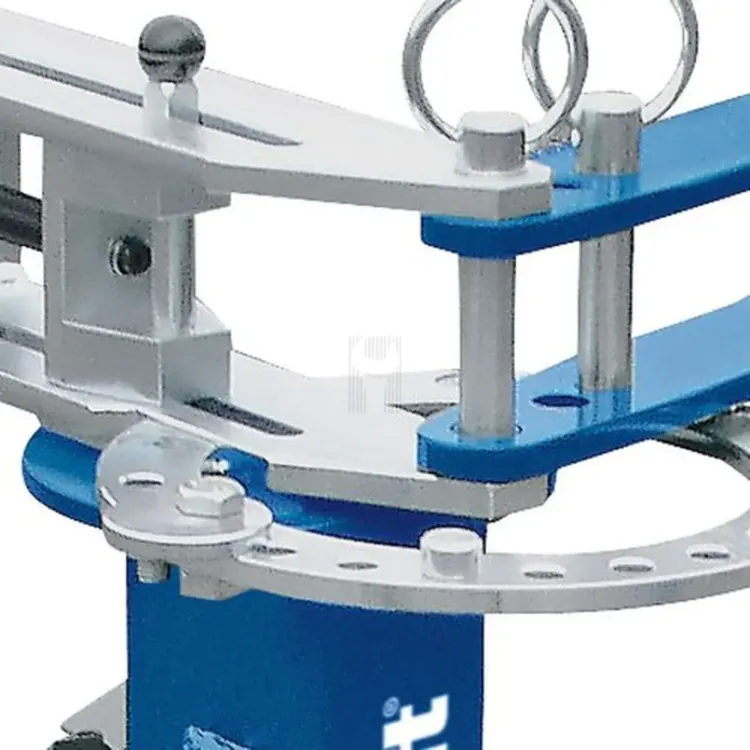

Cavilhas endurecidas

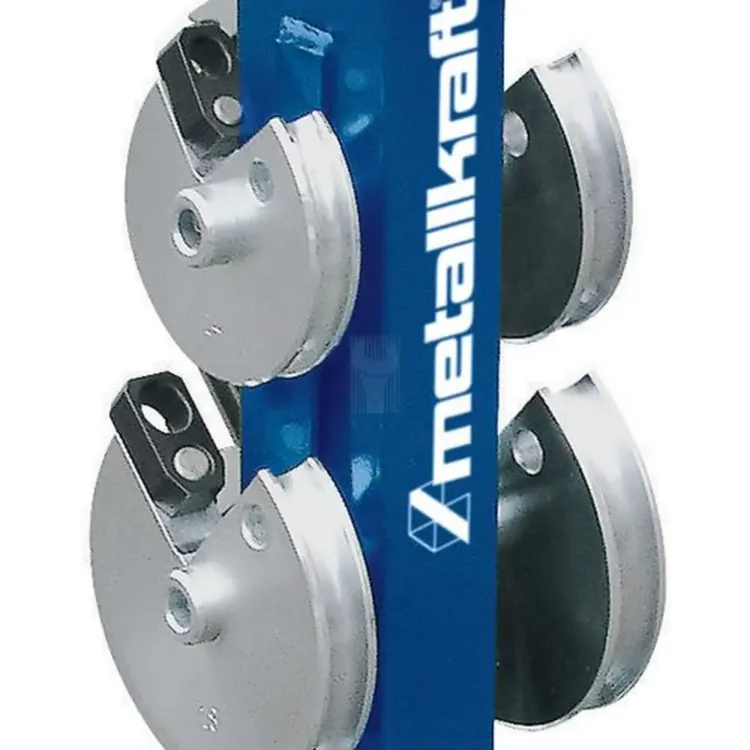

Economia de espaço no armazenamento das matrizes

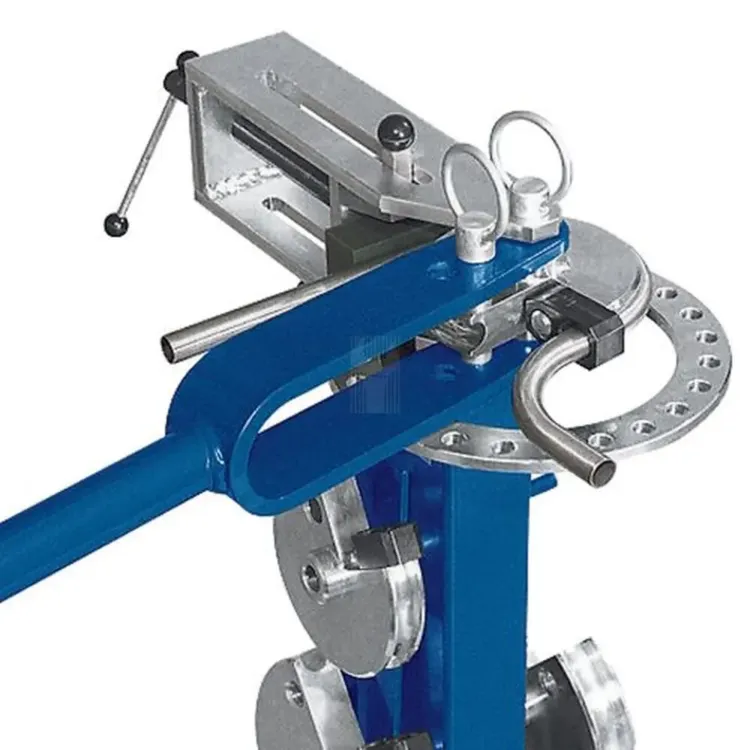

Exemplo de curva combinada



Matrizes:

Ø 16 mm

Ø 25 mm / 1“

Ø 20 mm / 3/4“

Ø 14 mm / 1/2“

Ø 18 mm

Ø 22 mm

Composição:



> 6 Matrizes:

Ø 14/16/18/20/22/25 mm





Raios de curvatura

Matrizes standard

Tamanho              Raio

Ø 14                      56 mm

Ø 16                      64 mm

Ø 18                      72 mm

Ø 20                      80 mm

Ø 22                      88 mm

Ø 25                      100 mm



CURVADORA PARA TUBOS RB 30 METALLKRAFT

Art. no.	3776030
Dados técnicos	RB 30
Raio curvatura Standard	4 x Ø Tubos, 56 – 100 mm
Espessura max. (Ø 25 mm)	2 mm
Material	Aço / Alu / Cobre	Aço inox
Material redondo	Ø 25 x 2 mm      Ø 22 x 2 mm
Material quadrado	20 x 20 x 2 mm*
