CURVADORA HIDRÁULICA UNIVERSAL HRB 10 METALLKRAFT

Descrição

CURVADORA HIDRÁULICA UNIVERSAL HRB 10 METALLKRAFT

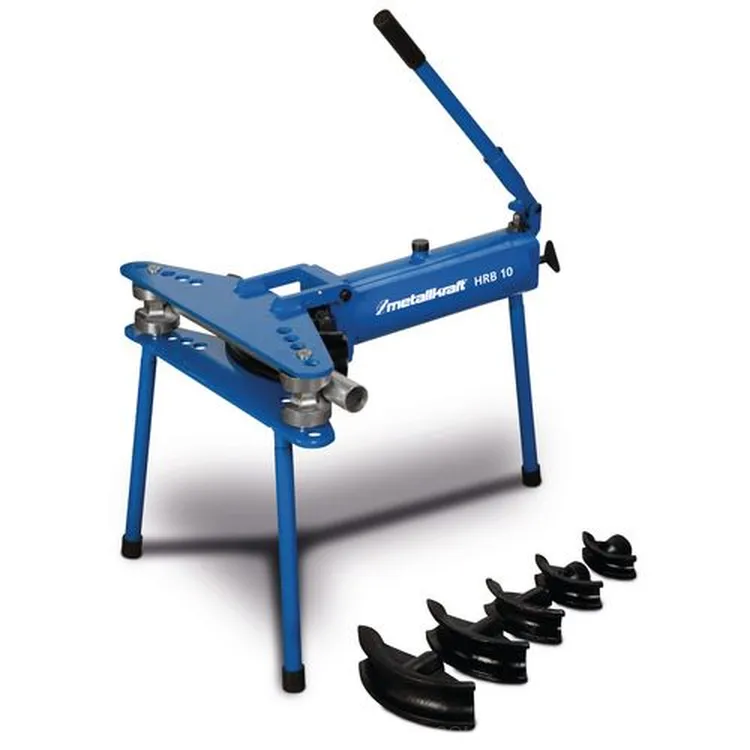

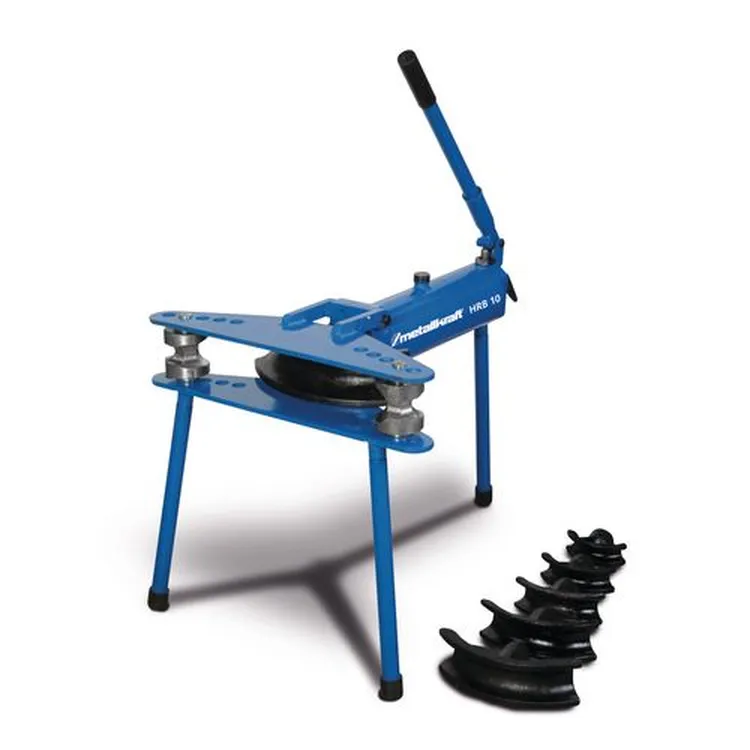

HRB 10 – Curvadora hidráulica universal com 6 matrizes de 1/2“ – 2“

• Gama de curvaturas 1/2“ – 2“
• Inclui matrizes:1/2“ – 3/4“ – 1“ – 1 1/4“ – 1 1/2“ – 2“
• Aplicação universal, como exemploo::
• Tubos de gás, tubos caldeiros, tubos de cobre e
• Tubos de material compósito



Art. nr.	3777010
Dados técnicos	HRB 10
Capacidade	10 t
Curso	155 mm
Dimensões	710 x 590 x 220 mm
Peso	45 kg



Matrizes	Ø Tubo	Espessura	Raio curvatura	Ângulo
1/2″	21,3 mm	3,25 mm	62 mm	0-90 °
3/4″	26,9 mm	3,50 mm	78 mm	0-90 °
1″	33,7 mm	4,00 mm	98 mm	0-90 °
1 – 1/4″	42,4 mm	4,00 mm	128 mm	0-120 °
1 – 1/2″	48,3 mm	4,25 mm	148 mm	0-120 °
2″	60,3 mm	4,50 mm	187 mm	0-120 °



CURVADORA HIDRÁULICA UNIVERSAL HRB 10 METALLKRAFT

Acessórios
Matrizes	Ø Tubo	Espessura	Raio curvatura	Ângulo	Art. no.
1/2″	20 mm	3.25 mm	62 mm	0-90 °	3777011
3/4″	25 mm	3.50 mm	78 mm	0-90 °	3777012
1″	32 mm	4.00 mm	98 mm	0-90 °	3777013
1 1/4″	40 mm	4.00 mm	128 mm	0-120 °	3777014
1 1/2″	48.0 mm	4.25 mm	148 mm	0-120 °	3777015
2″	60.0 mm	4.50 mm	187 mm	0-120 °	3777016
